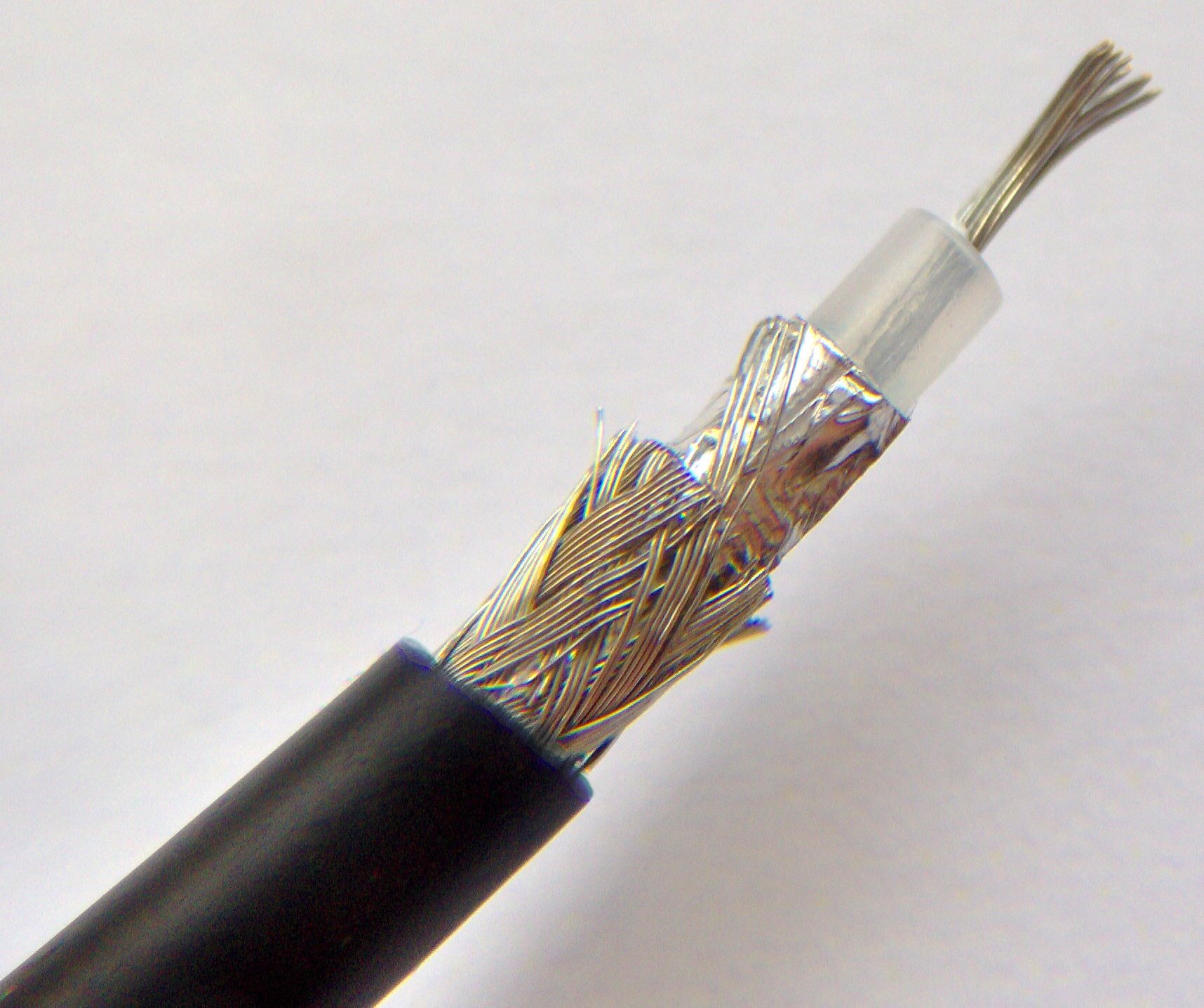

Le câble coaxial

Le câble coaxial est utilisé pour connecter des caméras de surveillance analogiques soit à un enregistreur, soit à un moniteur ou un téléviseur.

Informations sur le câble coaxial:

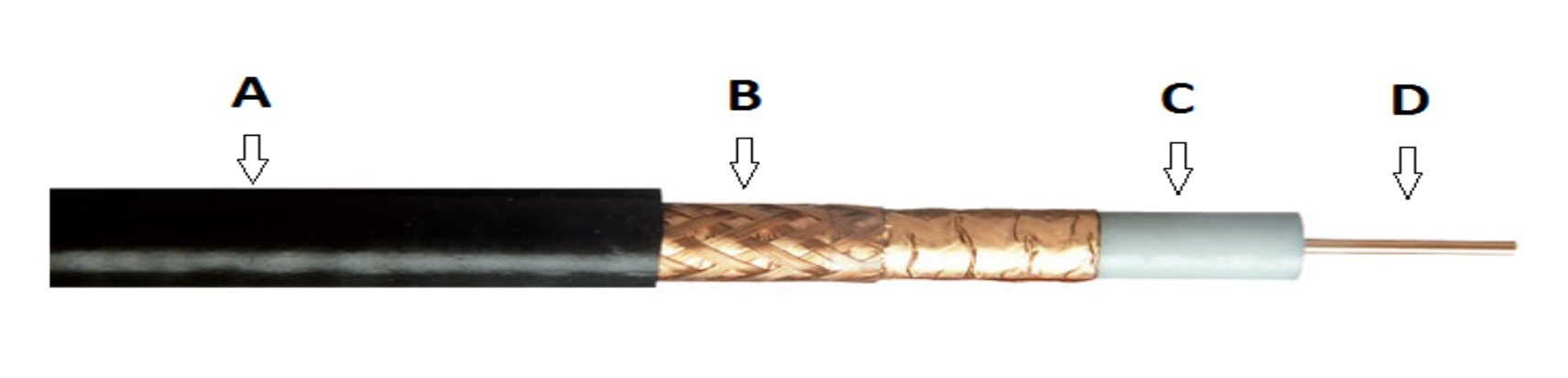

Un câble coaxial est constitué de quatre parties. ( voir schéma ci-dessous )

  • Partie A: Gaine extérieure en PVC.
  • Partie B: Blindage en cuivre.
  • Partie C: Diélectrique.
  • Partie D: Conducteur central en cuivre.

Ce câble est utilisé dans plusieurs usages comme par exemple dans les antennes TV, réseaux urbains, ou encore la télévision par câble et biensûr dans les systèmes de vidéosurveillance. Il permet la transmission de signaux numériques ou analogiques à basse ou haute fréquence.

Le câble coaxial dispose de l’avantage d’etre moins sensible aux perturbations électromagnétiques que le câble ethernet et dispose également d’un débit plus élevé. Mais par contre il est plus difficile à mettre en place (rigidité, taille de la connectique et poids) que le câble ethernet.
Dû à son cout et sa facilité d’installation, il reste le câble privilégié dans les installations de caméras de surveillance domestiques ou autres.

Conseil :

Il faut bien prendre en compte la distance entre la caméra de surveillance est l’enregistreur (ou moniteur), car plus vous augmentez la distance est plus vous aurez de pertes sur le signal.

Les différent types de câbles coaxiaux :

  • Câble coaxial 75 Ω ( ohms ) utiliser dans la TV, radio, audio, vidéo ou vidéosurveillance.
  • Câble coaxial 50 Ω ( ohms ) utiliser dans les anciens réseaux ethernet, connexion d’antennes Wifi.

A savoir :

La caractéristique à prendre en compte pour ce type de câble, est le fait qu’il peut subir les pertubations induites par les champs électromagnétiques environnants.
