Le câble ethernet (rj45)


Le câble ethernet (rj45) est utilisé la plupart du temps pour connecter des caméras de surveillance IP à un enregistreur ou directement à un réseau informatique. Informations sur le câble ethernet :

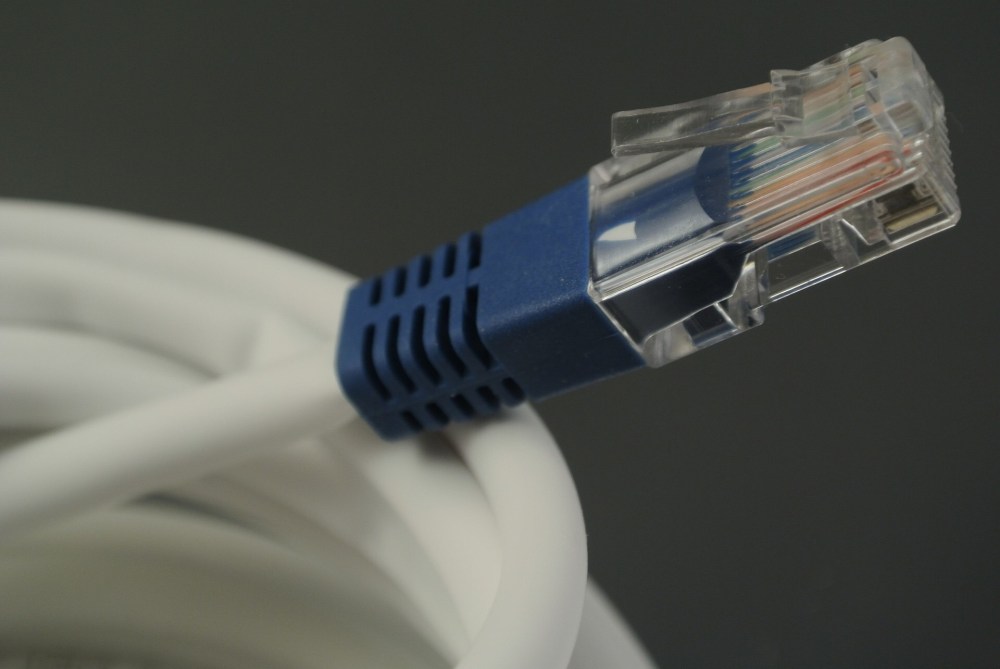

Un câble ethernet est constitué de quatre paires de fils torsadés sertis d’un connecteur en plastique.

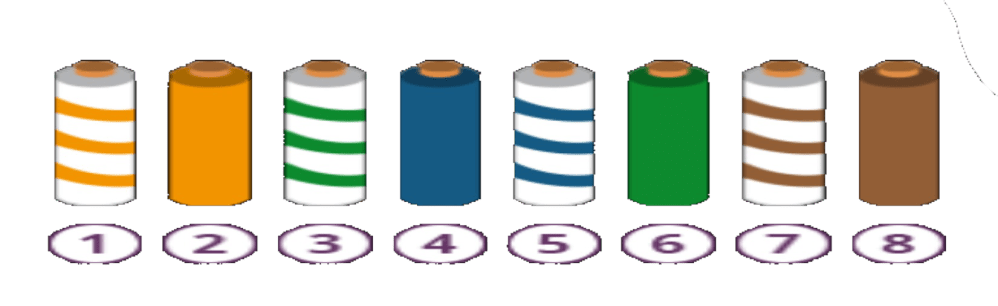

Les quatre couleurs de fils sont: bleu, orange, marron et vert. Chaque paire dispose d’un fil de couleur unie et d’un autre rayé de la même couleur. (voir schéma ci-dessous)


Ce câble est dans la plupart du temps utilisé dans les réseaux Ethernet.
Il permet la circulation de courants de faible puissance, par opposition au courant électrique distribué par les fournisseurs d’électricité.

Le câble ethernet de catégorie 5 est le plus souvent utilisé pour le câblage de réseaux ethernet domestiques. Il permet des débits jusqu’à 100mbits/s et correspond à des fréquences allant jusqu’à 100 mHz.
Il existe aussi une catégorie 6, ce type de câble dispose d’un plus grand débit mais son coût est par conséquent un peu plus élevé.

Conseil :
Dans votre choix, il est important de tenir compte du blindage, qui protège contre les interférences électromagnétiques et offre la possibilité de passer à des débits supérieurs :
Les différents types de câbles ethernet :

  • UTP: Ce câble ne dispose d’aucun blindage.
  • FTP : La gaine de ce câble est blindée avec de l’aluminium.
  • STP : chaque paire est blindée par de l’aluminium mais pas la gaine.
  • SFTP : la gaine du câble est blindée par de l’aluminium et également par du cuivre. Chaque paire est aussi blindée.

A savoir :
Le plus souvent la pince à sertir ainsi que les connecteurs sont fournit dans l’achat d’un kit de câble ethernet. Sinon ces matériaux sont également disponible dans tous les magasins de bricolage.
